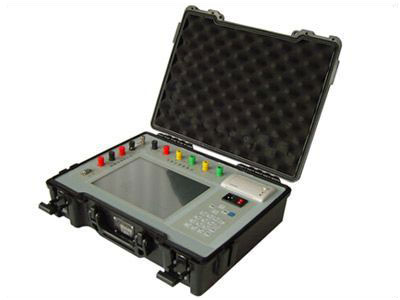

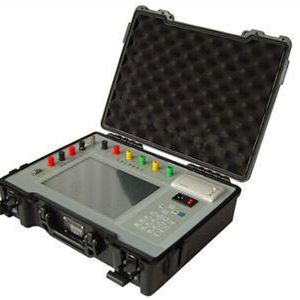

電流互感器現場校驗儀SDCT-H

產品簡介

　　發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，需按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。我公司的SDCT-H電流互感器現場校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

特點

　　1、SDCT-H電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。

　　2、現場檢定電流互感器無需外配標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

　　3、SDCT-H電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。

　　4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

　　5、能夠測量CT的二次繞組的直流電阻值。 能夠測量CT的匝數比值。

　　6、能夠測量CT/PT的實際負荷。

　　7、能夠測量CT的導納值。

　　8、能夠測量CT不同負荷下的比差、角差值。

　　9、能夠測量1％In～120％In下的任意點的比差、角差值。

　　10、 具備消磁功能。

　　11、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~5000A/1A。

　　12、 采用640×480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。

　　13、采用準確的軟件算法，測量數據的準確性進一步提高。

　　14、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。

　　15、自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。

　　16、直接出具現場檢定結論，合格或不合格。

　　17、大規模存貯器可存儲現場測試數據多達3000條。

　　18、帶有打印機，可以現場打印測試數據。

　　19、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
